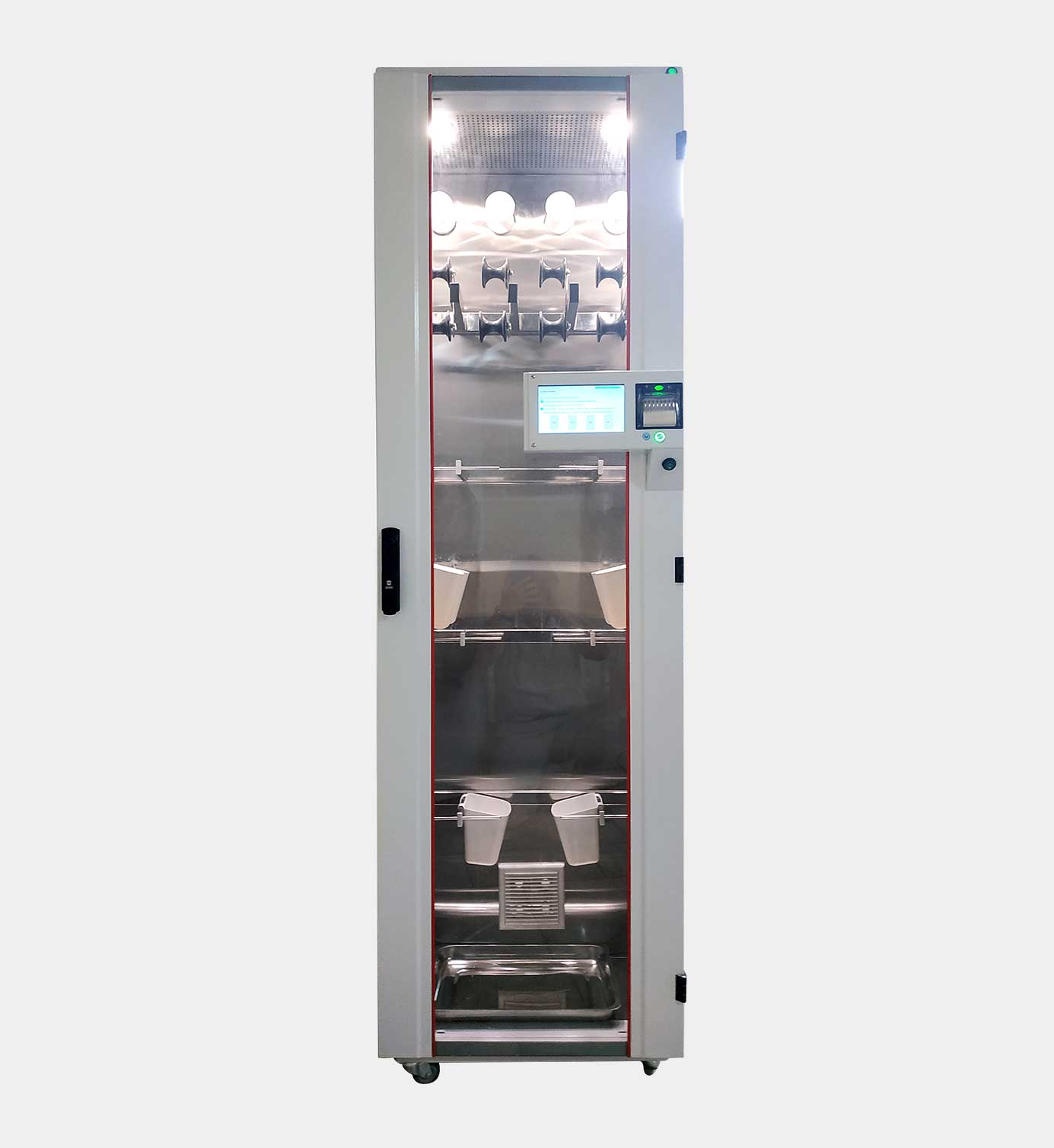

ШСЭ предназначен для сушки и хранения медицинских эндоскопов в асептической среде, в условиях, исключающих вторичную контаминацию, при отсутствии действия прямых ультрафиолетовых лучей.
Принцип действия ШСЭ основан на принудительной циркуляции очищенного, обеззараженного, подогретого и осушенного воздуха через отсек(и) хранения и каналы эндоскопов. ШСЭ производится в вариантах исполнения ШСЭ 2 (односекционный на 2 эндоскопа), ШСЭ 3 (односекционный на 3 эндоскопа), ШСЭ 4 (односекционный на 4 эндоскопа), ШСЭ 5 (односекционный на 5 эндоскопов), ШСЭ 6 (двухсекционный на 6 эндоскопов), ШСЭ 7 (двухсекционный на 7 эндоскопов), ШСЭ 8 (двухсекционный на 8 эндоскопов), ШСЭ 9 (двухсекционный на 9 эндоскопов), ШСЭ 10 (двухсекционный на 10 эндоскопов).
ШСЭ конструктивно разделён на отсеки: технический отсек предназначен для размещения механизмов и оборудования, обеспечивающих питание, воздухоподготовку и регулирование режимами; отсек хранения предназначен для размещения в нем эндоскопов для сушки и хранения.
Для снижения времени манипуляций с эндоскопами, двери, в отсеках хранения, имеют воздухонепроницаемые окна, изготовленные из прозрачного материала, что позволяет оператору спланировать свои действия прежде, чем дверь в отсек хранения будет открыта.
Блок управления, размещенный на фронтальной стороне ШСЭ, на высоте удобной для пользователя, обеспечивает включение ШСЭ, управление освещением в отсеках хранения, ввод, хранение, обработку, отображение, печать, индикацию, сигнализацию и учет времени наработки бактерицидных ультрафиолетовых (УФ) ламп УФ облучателя, канальных фильтров, воздушных фильтров и ШСЭ.
Санкционированный доступ к заблокированным функциям блока управления обеспечивается вводом кода доступа (пароля).
Доступ в отсек хранения контролируется аппаратно-программным способом.
ШСЭ изготавливается стационарного напольного способа размещения. Для удобства монтажа, технического обслуживания и уборки помещений, корпус ШСЭ конструктивно выполнен в виде шкафа на колесах.
Отсеки хранения эндоскопов содержат:
- индивидуальные подвесы эндоскопов; - змейки для позиционирования тубуса особо длинных эндоскопов; - элементы для подключения к каналам эндоскопов бактериальных фильтров и шлангов подачи подогретого стерильного воздуха для сушки каналов; - систему вихревого распределения очищенного и обеззараженного воздуха для обеспечения внутренней атмосферы шкафа; - лотки для хранения и сушки съёмных элементов эндоскопов; - съёмный лоток для стекающей воды; - система внутреннего освещения;
Отсек с комплексом подготовки воздуха и автоматики содержит:
- блок управления с сенсорным экраном и принтером; - трехступенчатую систему фильтрации подаваемого внутрь шкафа воздуха; - вентилятор для подачи с избыточным давлением очищенного и обеззараженного воздуха внутрь отсека хранения эндоскопов для обеспечения внутренней атмосферы отсека и исключения проникновения загрязнений из внешнего помещения; - компрессор с нагревателем для подачи подогретого, очищенного и обеззараженного воздуха непосредственного в каналы эндоскопов для их эффективной осушки; - интеллектуальную микропроцессорную систему управления режимами работы шкафа с вводом и выводом информации с помощью сенсорного дисплея и печатью чека; - систему непрерывного мониторинга исправности ламп без озонового ультрафиолетового облучателя с подсчетом их общего времени наработки.
Технические характеристики:
Количество одновременно обрабатываемых эндоскопов – 2-10 шт; Расположение эндоскопов – вертикальное; Система фильтрации воздуха – две ступени предварительной очистки НЕРА фильтр и бактериальный фильтр для подачи воздуха в каналы эндоскопов; Обеззараживание воздуха – без озоновый ультрафиолетовый облучатель; Температура нагрев воздуха для сушки каналов – 20- 60 град. С; Кратность воздухообмена в отсеке хранения не менее 25 частей; Программируемое время сушки эндоскопов – 10- 15 000 мин; Время хранения эндоскопов – 1- 250 ч; Угол открытия двери – 180 град. Уровень шума – 60 дБ;
Габаритные размеры и вес: –односекционный шкаф-2005×600×720 мм, 150 кг –двухсекционный шкаф- 2005×1200×720 мм, 300 кг;
Электропитание – 230 В/ 50 Гц; потребляемая мощность – 300 Вт
|
